Slot Mill You Are Here : Slot Mill

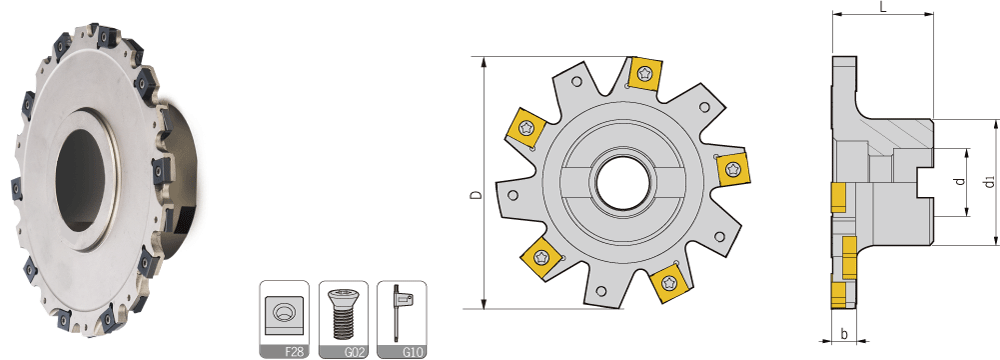

GDC Indexable Side Cutter For Slotting
型号 刃数                                                          刀片型号  刀片螺钉  旗形扳手 重量

 Specifcation

Teeth D d d1

d2

b

L

Insert

Insert screw Wrench

Weight

GDC-  80-04B-22 10 80 22 45 28 4 40 SN**1102 M3 Q08 0.50
 80-05B-22 10 80 22 45 28 5 40 SN**1103 M3 Q08 0.50
 80-06B-22 8 80 22 45 28 6 40 SN**1203 M4 Q15 0.55
 80-07B-22 9 80 22 45 28 7 40 SN**1203 M4 Q15 0.57
 80-08B-22 9 80 22 45 28 8 40 SN**1203 M4 Q15 0.70
 80-09B-22 8 80 22 45 28 9 40 SN**1205 M4 Q15 0.60
 80-10B-22 8 80 22 45 28 10 40 SN**1205 M4 Q15 0.62
 80-12B-22 8 80 22 45 28 12 40 SN**1207 M4 Q15 0.66
 80-14B-22 9 80 22 45 28 14 40 SN**1207 M4 Q15 0.70
 100-04B-27 12 100 27 50 33 4 40 SN**1102 M3 Q08 0.67
 100-05B-27 12 100 27 50 33 5 40 SN**1103 M3 Q08 0.70
 100-06B-27 10 100 27 50 33 6 40 SN**1203 M4 Q15 0.73
 100-07B-27 9 100 27 50 33 7 40 SN**1203 M4 Q15 0.76
 100-08B-27 9 100 27 50 33 8 40 SN**1203 M4 Q15 0.80
 100-09B-27 10 100 27 50 33 9 40 SN**1205 M4 Q15 0.84
 100-10B-27 10 100 27 50 33 10 40 SN**1205 M4 Q15 0.88
 100-12B-27 10 100 27 50 33 12 40 SN**1207 M4 Q15 0.92
 100-14B-27 9 100 27 50 33 14 40 SN**1207 M4 Q15 0.98
 125-04B-32 14 125 32 70 43 4 45 SN**1102 M3 Q08 1.30
 125-05B-32 14 125 32 70 43 5 45 SN**1103 M3 Q08 1.40
 125-06B-32 12 125 32 70 43 6 45 SN**1203 M4 Q15 1.45
 125-07B-32 12 125 32 70 43 7 45 SN**1203 M4 Q15 1.50
 125-08B-32 12 125 32 70 43 8 45 SN**1203 M4 Q15 1.55
 125-09B-32 12 125 32 70 43 9 45 SN**1205 M4 Q15 1.60
 125-10B-32 12 125 32 70 43 10 45 SN**1205 M4 Q15 1.65
 125-12B-32 12 125 32 70 43 12 45 SN**1207 M4 Q15 1.75
 125-14B-32 12 125 32 70 43 14 45 SN**1207 M4 Q15 1.85
 160-06B-40 16 160 40 90 50 6 50 SN**1203 M4 Q15 2.60
 160-07B-40 15 160 40 90 50 7 50 SN**1203 M4 Q15 2.80
 160-08B-40 15 160 40 90 50 8 50 SN**1203 M4 Q15 3.00
 160-09B-40 16 160 40 90 50 9 50 SN**1205 M4 Q15 3.20
 160-10B-40 16 160 40 90 50 10 50 SN**1205 M4 Q15 3.40
 160-12B-40 16 160 40 90 50 12 50 SN**1207 M4 Q15 3.60
 160-14B-40 15 160 40 90 50 14 50 SN**1207 M4 Q15 3.80
适用 Suitable:德克刀片 DEREK Insert
